제품소개
-
특징

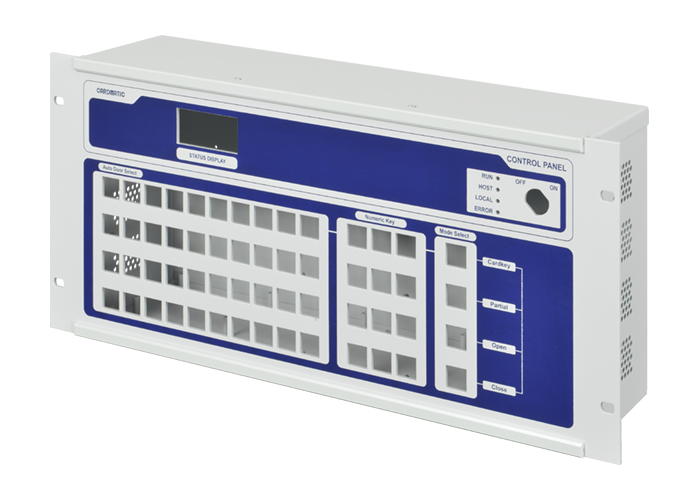

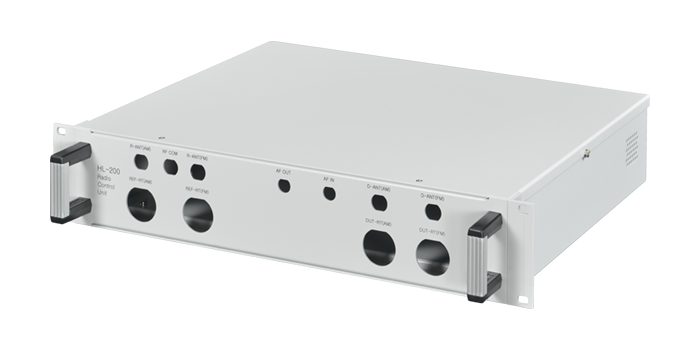

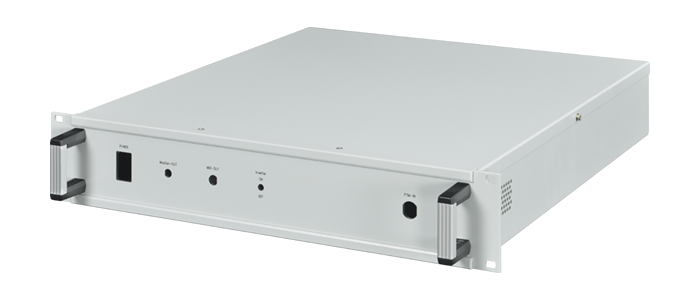

전기,전장 제어용으로 사용되고 있는 19인치 케이스
고하중에 견딜 수 있도록 견고하게 제작됨
표준 사이즈 이외에도 주문사양 제작도 가능함
-
재질
상·하 커버 : 전기아연도금강판 (EGI) 1.2t
측면 커버 : 전기아연도금강판 (EGI) 1.6t
전면 프레임 : 알루미늄 압출재 (AL6063-T5)
전·후면 판넬 : AL 5052 2.0t
-
색상
색상1번 : 전체 RAL 7035 (표준)
색상2번 : 전체 RAL 9005 (블랙)
-
기타
다량의 재고 확보로 최단 기간에 납품 가능함
케이스의 사이즈는 시스템구성에 맞춰 폭과 깊이 변경이 가능하며 주문형 색상도 가능함

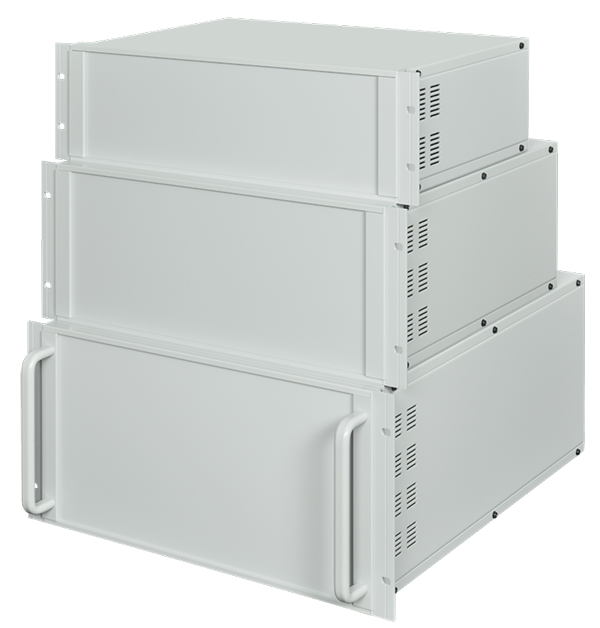

PRC SERIES (색상 1번)

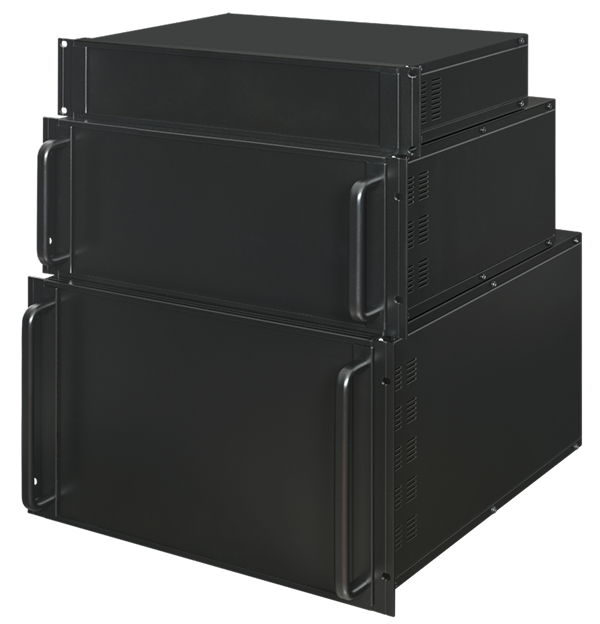

PRC SERIES (색상 2번)

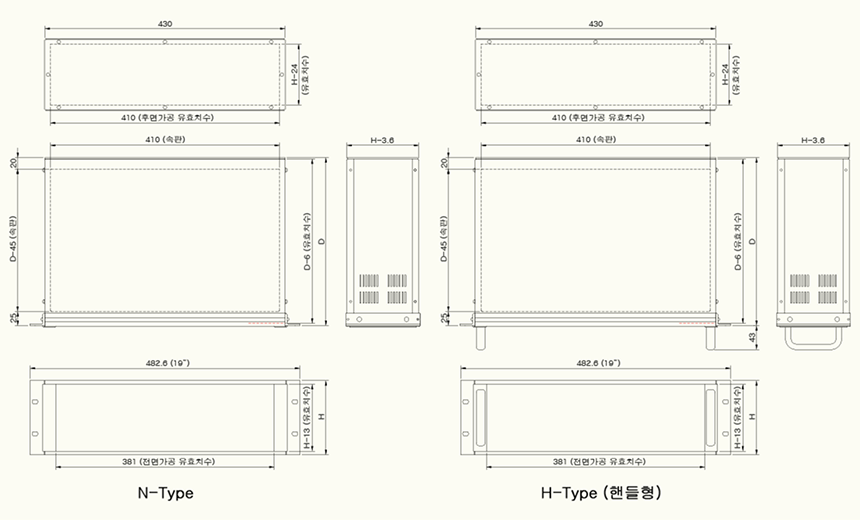

치수단위 : mm
| N-Type (비핸들형) | H-Type (핸들형) | 높이 (H) | 깊이 (D) | 폭 (W) | ||||
|---|---|---|---|---|---|---|---|---|
품명 |
품번 |
중량 (KG) |
품명 |
품번 |
중량 (KG) |
|||
PRC-243N30 |
43243031 |
3.78 |
PRC-243H30 |
44243031 |
3.88 |
88.1 (2U) |
300 |
430 |
PRC-243N40 |
43244031 |
4.86 |
PRC-243H40 |
44244031 |
4.96 |
400 |
||
PRC-243N50 |
43245031 |
5.90 |
PRC-243H50 |
44245031 |
6.00 |
500 |
||
PRC-343N30 |
43345031 |
4.44 |
PRC-343H30 |
44345031 |
4.54 |
132.5 (3U) |
300 |
|
PRC-343N40 |
43344031 |
5.72 |
PRC-343H40 |
44344031 |
5.82 |
400 |
||
PRC-343N50 |
43345031 |
6.84 |
PRC-343H50 |
44345031 |
6.94 |
500 |
||
PRC-443N30 |
43435031 |
4.94 |
PRC-443H30 |
44435031 |
5.04 |
177.0 (4U) |
300 |
|
PRC-443N40 |
43434031 |
6.30 |
PRC-443H40 |
44434031 |
6.42 |
400 |
||
PRC-443N50 |
43435031 |
7.58 |
PRC-443H50 |
44435031 |
7.70 |
500 |
||
PRC-543N30 |
43543031 |
5.52 |
PRC-543H30 |
44543031 |
5.68 |
221.5 (5U) |
300 |
|
PRC-543N40 |
43544031 |
7.00 |
PRC-543H40 |
44544031 |
7.16 |
400 |
||
PRC-543N50 |
43545031 |
8.36 |
PRC-543H50 |
44545031 |
8.52 |
500 |
||
PRC-643N30 |
43643031 |
6.22 |
PRC-643H30 |
44643031 |
6.40 |
265.9 (6U) |
300 |
|
PRC-643N40 |
43644031 |
7.78 |
PRC-643H40 |
44644031 |
7.96 |
400 |
||
PRC-643N50 |
43645031 |
9.30 |
PRC-643H50 |
44645031 |
9.48 |
500 |
||
|
||||||||
치수단위 : mm
| N-Type (비핸들형) | H-Type (핸들형) | 높이 (H) | 깊이 (D) | 폭 (W) | ||||
|---|---|---|---|---|---|---|---|---|
품명 |
품번 |
중량 (KG) |
품명 |
품번 |
중량 (KG) |
|||
PRC-243N30(B) |
43243031 |
3.78 |
PRC-243H30(B) |
44243031 |
3.88 |
88.1 (2U) |
300 |
430 |
PRC-243N40(B) |
43244031 |
4.86 |
PRC-243H40(B) |
44244031 |
4.96 |
400 |
||
PRC-243N50(B) |
43245031 |
5.90 |
PRC-243H50(B) |
44245031 |
6.00 |
500 |
||
PRC-343N30(B) |
43345031 |
4.44 |
PRC-343H30(B) |
44345031 |
4.54 |
132.5 (3U) |
300 |
|
PRC-343N40(B) |
43344031 |
5.72 |
PRC-343H40(B) |
44344031 |
5.82 |
400 |
||
PRC-343N50(B) |
43345031 |
6.84 |
PRC-343H50(B) |
44345031 |
6.94 |
500 |
||
PRC-443N30(B) |
43435031 |
4.94 |
PRC-443H30(B) |
44435031 |
5.04 |
177.0 (4U) |
300 |
|
PRC-443N40(B) |
43434031 |
6.30 |
PRC-443H40(B) |
44434031 |
6.42 |
400 |
||
PRC-443N50(B) |
43435031 |
7.58 |
PRC-443H50(B) |
44435031 |
7.70 |
500 |
||
PRC-543N30(B) |
43543031 |
5.52 |
PRC-543H30(B) |
44543031 |
5.68 |
221.5 (5U) |
300 |
|
PRC-543N40(B) |
43544031 |
7.00 |
PRC-543H40(B) |
44544031 |
7.16 |
400 |
||
PRC-543N50(B) |
43545031 |
8.36 |
PRC-543H50(B) |
44545031 |
8.52 |
500 |
||
PRC-643N30(B) |
43643031 |
6.22 |
PRC-643H30(B) |
44643031 |
6.40 |
265.9 (6U) |
300 |
|
PRC-643N40(B) |
43644031 |
7.78 |
PRC-643H40(B) |
44644031 |
7.96 |
400 |
||
PRC-643N50(B) |
43645031 |
9.30 |
PRC-643H50(B) |
44645031 |
9.48 |
500 |
||
|
||||||||

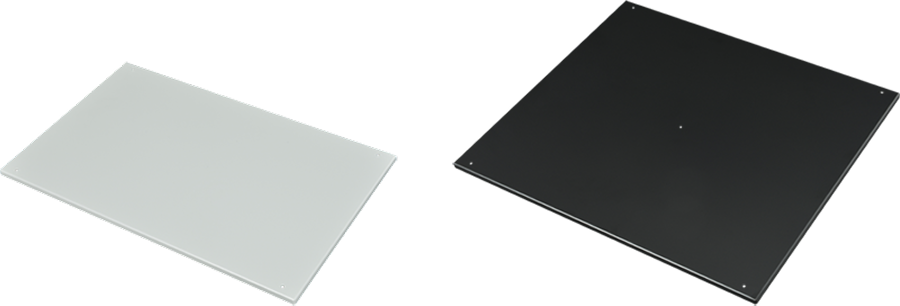

용도 : 유니버셜 케이스의 밑판에 부착하여 P.C.B나 각종 부품 등을 취부할때 사용
재질 : EGI 1.2t
치수단위 : mm
| 깊이 (D) | 300용 | 400용 | 500용 | |
|---|---|---|---|---|
속판크기 (폭x깊이x높이) |
410 x 255 x 7.5 |
410 X 355 x 7.5 |
410 x 455 x 7.5 |
|
중량 (kg) |
1.07kg |
1.48kg |
1.86kg |
|
| 표준 색상 | 블랙 색상 | ||
|---|---|---|---|
품명 |
품번 |
품명 |
품번 |
속판 (D=300용) |
45013011 |
속판 (D=300용) |
45013012 |
속판 (D=400용) |
45014011 |
속판 (D=400용) |
45014012 |
속판 (D=500용) |
45015011 |
속판 (D=500용) |
45015012 |
